Witam. Może ktoś pomóc rozszyfrować, chce podpiąć ori czujnik wału VW, mam 3 piny, masa, i dwa sygnały. Rozumiem że sygnał wejście jako + a wyjście -. Stukowy tak samo dwa sygnały i masa - nie wiem jak to podpiąć. Cewka środkowy pin zasilanie, skrajne jak sprawdzić które odpowiedzialne za jakie cylindry... To chyba tyle z pytań.

Prześledź schemat od EE3+, w MICRO będzie analogicznie, oczywiście pod inne piny, ale zasada będzie ta sama: Schemat - 4 cylindry, wasted-spark, cewki pasywne, trigger multi tooth VR

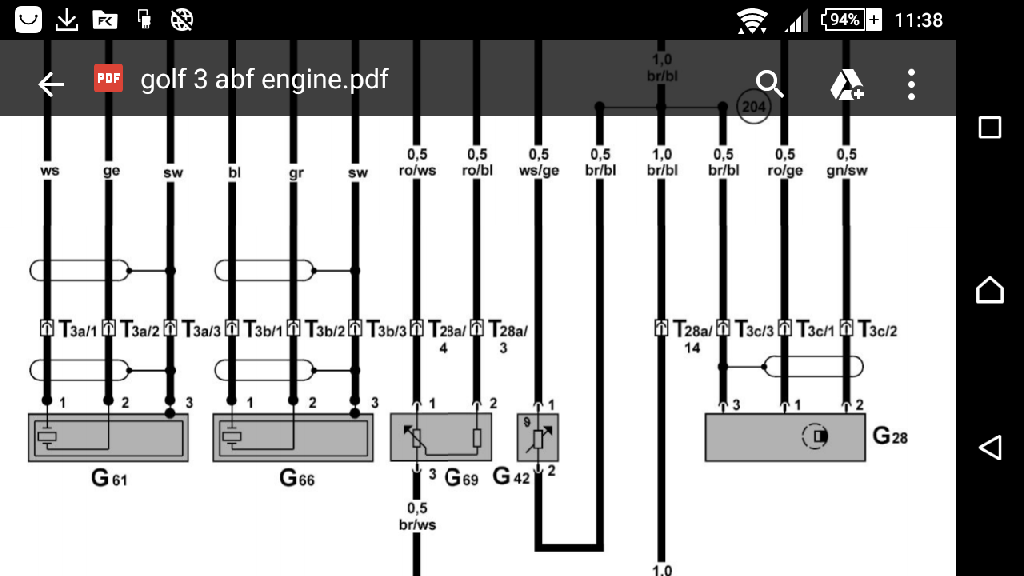

Mam schemat, tyle, że u mnie stukowy ma 3 piny - ekran i sygnały, a w ee jest tj. jeden sygnał plus ekran. g61 na rysunku. g28 czujnik wału

Przypatrz się dokładnie, jest na 3 piny tak jak u Ciebie. Inna sprawa to to, że czujnik położenia wału to w ABFie czujnik HALL a nie VR i trzeba będzie założyć zworkę na JP5 w środku urządzenia.

To ja już zgłupiałem niestety, stuk podejrzewam 1-masa, 2- sygnał, 3- ekran. Wał nie mam już pojęcia jak to podłączyć...

Już mniej więcej wiem, że sygnał do vr+ plus zmostkować z pullup +12V, którego w micro nie mam. Czyli jak mam to zrobić?
